RG-AP4210零漫游二代智分基站
銳捷零漫游解決方案，智分基站通過柔軟的饋線連接智分單元和美化天線，實現連續區域的無線覆蓋，并且實現區域內的零漫游。同時智分單元內置射頻卡，為高帶寬生產業務提供高性能保障。
移動醫護零漫游解決方案
信號滿格覆蓋
零漫游解決方案，延續銳捷首創的智分技術，信號通過饋線入室的方式，將AP的信號延伸到房間內，徹底解決了AP部署在樓道，房間內無信號的問題。銳捷創新性的使用超軟饋線，有效的降低了傳統室分饋線不可彎曲帶來的施工難度。同時室內使用美化天線，多款天線選擇，改變天線“笨重”的形象。
多業務設計網絡
零漫游解決方案，深入場景設計，針對不同業務特性的場景設計了不同的網絡。
●智分基站支持移動零漫游
零漫游解決方案，智分基站內置2.4G射頻芯片，一臺智分基站可連接8臺智分單元，通過智分單元的信號放大分配，將智分基站的信號延伸到房間內，能夠使得一臺基站最大覆蓋48個房間，實現在48個房間內移動過程中，終端始終關聯在一臺AP上，實現移動過程的零漫游，適合移動性有高要求的業務。
●智分單元支持11AC雙流入室
RG-APD-M系列智分單元內置11AC射頻芯片，連接速率可達867M，通過超柔饋線將信號延伸到房間內，一臺智分單元最大可覆蓋6個房間，實現6個房間內共享867M，保證房間內的高帶寬業務要求。
●智分單元支持零漫游網絡備份等擴展性需求
RG-APD-M系列智分單元內置2.4G射頻芯片，一臺智分單元覆蓋6個房間，實現6個房間共享150M帶寬，能夠提供一張高性能2.4G網絡，提供網絡服務。在智分基站發生宕機情況下，能夠自動識別故障，并且自動提供一張與智分基站相同接入認證的網絡，使得智分基站下的用戶可以無感知遷移到智分單元，提供備份網絡，避免長時間的網絡故障而導致的業務中斷。
多種組網方式
RG-AP4210配合不同的智分單元，實現不同的組網方式，來滿足不同的應用場景。
●RG-AP4210智分基站+RG-APD-S智分單元
RG-APD-S內置信號放大分配單元，一臺智分單元覆蓋6個房間，配合智分基站，能夠實現一臺基站覆蓋48個房間，實現2.4G的零漫游，保證在一臺智分基站下的移動過程網絡體驗。
●RG-AP4210智分基站+RG-APD-M智分單元
RG-APD-M除了內置信號放大單元外，內置2.4G和5G 11AC芯片，2.4G實現1分6單流覆蓋，6個房間共享150Mbps，5G實現一分6 11AC雙流覆蓋，6個房間共享867Mbps。
移動終端信號優化
智分單元內置信號放大單元，能夠在天線接收到終端發射的信號后，第一時間對信號進行放大，避免出現信號經過長距離衰減后，信號太低而出現無法調試解析的問題。對于發射功率普遍偏弱的移動終端而言，對接收信號的優化，將能夠大大提升業務的開展質量。
支持饋線故障檢測
零漫游解決方案中，不再使用大功率、高增益的諸如干線放大器、耦合器、功分器等室分專用元器件，同時支持饋線的故障檢測，在饋線發生故障時候，能夠通過LED、后臺網絡軟件顯示故障，實現一次部署零維護、精準故障定位，大大降低維護人員的維護難度。
RG-AP4210和RG-APD-M可以與銳捷網管軟件SNC聯動，網管軟件SNC可以實現對網絡中所有無線控制器和無線AP的管理，包括設備的配置備份，設備狀態的查詢，提供無線熱敏圖來顯示無線AP在實際環境中的無線信號分布狀態。
智分基站
技術參數 | 參數描述 |
|---|---|
產品型號 | RG-AP4210 |
物理特性 | |
尺寸（寬×深×高） | 200mm×190mm×35mm |
重量 | 0.8kg(凈重[含掛架]) |
安裝方式 | 壁掛、吸頂 |
業務端口 | 1個10/100/1000Base-T以太網上聯端口 |
管理端口 | 1個console口 |
射頻接口 | 8個外置射頻口+2個物聯網射頻口 |
電源 | 支持以太網802.3af供電和本地電源供電 |
最大功耗 | 10.8W |
溫度 | 工作溫度：-10oC~50oC 存儲溫度：-40oC~70oC |
濕度 | 工作濕度：10%~95%（無凝結） 存儲濕度：5%~95%（無凝結） |
防護等級 | IP41 |
安全法規 | GB4943、EN/IEC 60950-1 |
EMC法規 | GB9254、EN301 489 |
Health | EN 62311 |
射頻法規 | 無線發射設備型號核準、EN300 328、EN301 893 |
射頻特性 | |
傳輸協議 | 單路單頻設計，可支持802.11b/g/n同時工作 |
工作頻段 | 802.11b/g/n：2400MHz-2483.5MHz （中國） |
最高接入速率 | 802.11b：11Mbps 802.11g：54Mbps 802.11n：150Mbps（單流部署最大覆蓋48個房間） |
調制技術 | OFDM：BPSK@6/9Mbps，QPSK@12/18Mbps，16-QAM@24Mbps，64-QAM@48/54Mbps DSSS：DBPSK@1Mbps，DQPSK@2Mbps， CCK@5.5/11Mbps MIMO-OFDM：BPSK，QPSK，16QAM，64QAM |
發射功率 | 11b：13dBm 11g：13dBm(6Mbps)，13dBm(54Mbps) 11ng：13dBm(MCS0)，13dBm(MCS7) |
射頻資源管理RRM | 信道自動調整（DCA） 功率自動控制（TPC） 盲區探測與修復 |
服務特性 | |
虛擬服務 | 最大可劃分16個SSID 每個SSID可配置單獨的認證方式、加密機制、VLAN屬性 |
公平占用技術 | 支持 |
WDS | 不支持 |
IP地址 | 支持靜態IP地址 支持通過DHCP獲取IP地址 |
路由協議 | 支持靜態路由 |
ACL | 支持 |
帶寬限制 | 支持 |
本地轉發 | 支持 |
IEEE 802.1p | 支持 |
IEEE 802.1Q | 支持 |
安全特性 | |
SSID隱藏 | 支持 |
用戶隔離 | 支持無線用戶間的二層轉發隔離 |
Radius | 支持 |
幀過濾 | 白名單 靜態黑名單 動態黑名單 |
認證 | Web 認證 PSK認證 802.1X認證 |
加密 | 支持WPA（TKIP）、WPA2（AES）、WPA-PSK、WEP（64/128位） |
WIDS | 支持 |
CPU保護策略 | 支持 |
基礎網絡保護策略 | 支持 |
管理特性 | |
網絡管理 | 支持SNMP v1/v2C/v3； 支持通過Telnet、SSH、TFTP、FTP管理 |
日志 | 支持本地日志、日志主機 |
告警 | 支持 |
故障檢測 | 支持 |
統計信息 | 支持 |
Fat/Fit模式切換 | 當工作在Fit（瘦）模式時，可通過WS系列無線控制器切換為Fat模式； 當工作在Fat（胖）模式時，可通過本地控制口、Telnet方式切換為Fit模式 |

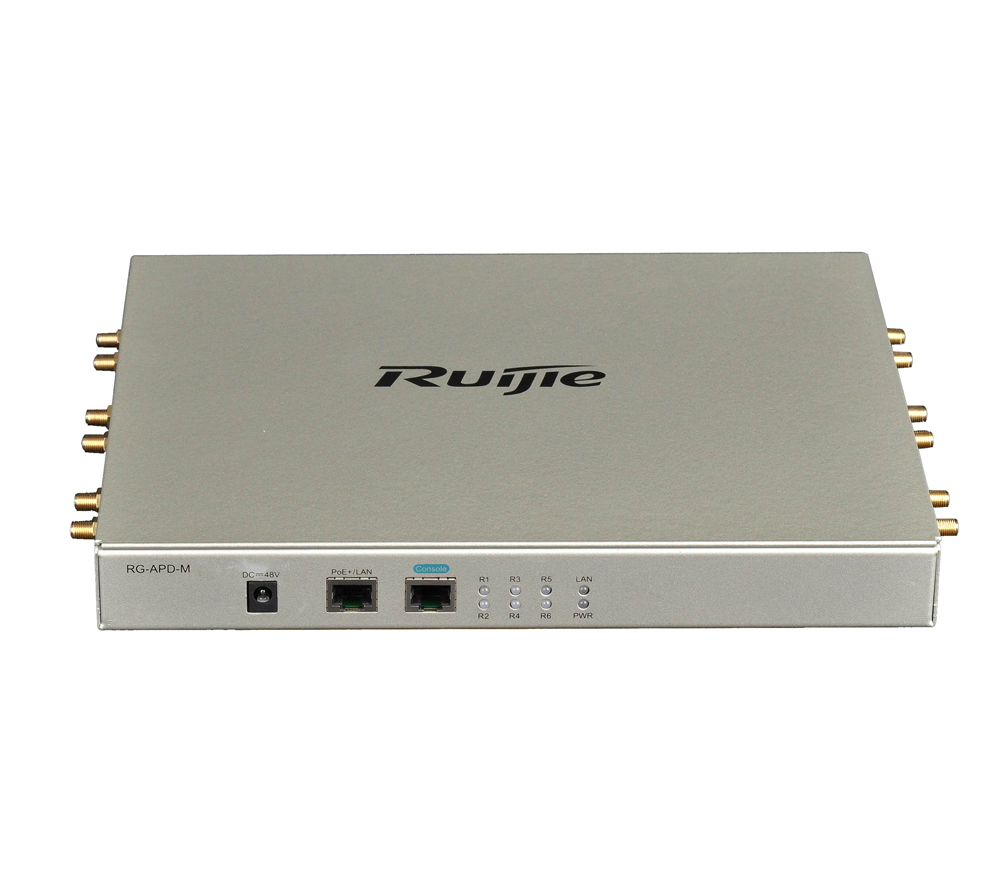

智分單元
技術參數 | 參數描述 |
|---|---|
產品型號 | RG-APD-M(AC) |
物理特性 | |
尺寸（寬×深×高） | 270mm×224mm×30mm |
重量 | 2.0kg(凈重[含掛架]) |
安裝方式 | 壁掛、吸頂 |
業務端口 | 2個10/100/1000Base-T以太網上聯端口（LAN口支持POE+供電） |
管理端口 | 1個console口 |
射頻接口 | 1個射頻IN口+12個射頻OUT口 |
電源 | 支持以太網802.3at供電和本地電源供電 |
最大功耗 | 23W |
溫度 | 工作溫度：-10oC~50oC 存儲溫度：-40oC~70oC |
濕度 | 工作濕度：10%~95%（無凝結） 存儲濕度：5%~95%（無凝結） |
防護等級 | IP41 |
安全法規 | GB4943、EN/IEC 60950-1 |
EMC法規 | GB9254、EN301 489 |
Health | EN 62311 |
射頻法規 | 無線發射設備型號核準、EN300 328、EN301 893 |
射頻特性 | |
傳輸協議 | 雙路雙頻設計，可支持802.11b/g/n/ac同時工作 |
工作頻段 | 802.11b/g/n：2400-2483.5MHz 802.11a/n/ac：5150-5350MHz，5470-5725Mhz，5725-5850MHz (注：工作頻段根據不同國家配置有所變化) |
射頻芯片 | 2×2 MIMO芯片，單AP的芯片理論連接速率可達1.167Gbps |
最高接入速率 | 5G最高提供867Mbps的接入速率，提供單房間1.167Gbps的接入速率。 |
調制技術 | OFDM：BPSK@6/9Mbps，QPSK@12/18Mbps，16-QAM@24Mbps，64-QAM@48/54Mbps DSSS：DBPSK@1Mbps，DQPSK@2Mbps， CCK@5.5/11Mbps MIMO-OFDM：BPSK，QPSK，16QAM，64QAM and 256QAM |
發射功率 | 11b：16dBm 11g：16dBm(6Mbps)，13dBm(54Mbps） 11a：14dBm(6Mbps)，10dBm(54Mbps） 11ng：16dBm(MCS0)，13dBm(MCS7） 11na：14dBm(MCS0)，11dBm(MCS7） 11ac：9dBm(MCS9) |
射頻資源管理RRM | 信道自動調整（DCA） 功率自動控制（TPC） 盲區探測與修復 |
服務特性 | |
虛擬服務 | 最大可劃分16個SSID 每個SSID可配置單獨的認證方式、加密機制、VLAN屬性 |
公平占用技術 | 支持 |
WDS | 不支持 |
IP地址 | 支持靜態IP地址 支持通過DHCP獲取IP地址 |
路由協議 | 支持靜態路由 |
ACL | 支持 |
帶寬限制 | 支持 |
本地轉發 | 支持 |
IEEE 802.1p | 支持 |
IEEE 802.1Q | 支持 |
安全特性 | |
SSID隱藏 | 支持 |
用戶隔離 | 支持無線用戶間的二層轉發隔離 |
Radius | 支持 |
幀過濾 | 白名單 靜態黑名單 動態黑名單 |
認證 | Web 認證 PSK認證 802.1X認證 |
加密 | 支持WPA（TKIP）、WPA2（AES）、WPA-PSK、WEP（64/128位） |
WIDS | 支持 |
CPU保護策略 | 支持 |
基礎網絡保護策略 | 支持 |
管理特性 | |
網絡管理 | 支持SNMP v1/v2C/v3； 支持通過Telnet、SSH、TFTP、FTP管理 |
日志 | 支持本地日志、日志主機 |
告警 | 支持 |
故障檢測 | 支持 |
統計信息 | 支持 |
Fat/Fit模式切換 | 當工作在Fit（瘦）模式時，可通過WS系列無線控制器切換為Fat模式； 當工作在Fat（胖）模式時，可通過本地控制口、Telnet方式切換為Fit模式 |
超柔饋線
智分基站和智分單元連接饋線
產品型號 | RG-Cab-SMA-13-MJ | RG-Cab-SMA-22-MJ | RG-Cab-SMA-30-MJ | RG-Cab-SMA-50-MJ |
|---|---|---|---|---|
尺寸（毫米） | 7×7×1300 | 7×7×2200 | 7×7×3000 | 12×12×5000 |
長度（米） | 13 | 22 | 30 | 50 |
接口 | SMA-J&SMA-J | SMA-J&SMA-J | SMA-J&SMA-J | SMA-J&SMA-J |
工作頻段(MHz) | 0~3000 | 0~3000 | 0~3000 | 0~3000 |
工作溫度 | -10℃~+55℃ | -10℃~+55℃ | -10℃~+55℃ | -10℃~+55℃ |
存儲溫度 | -40℃~+70℃ | -40℃~+70℃ | -40℃~+70℃ | -40℃~+70℃ |
工作濕度（非冷凝） | 10%~95% | 10%~95% | 10%~95% | 10%~95% |
存儲濕度（非冷凝） | 5%~95% | 5%~95% | 5%~95% | 5%~95% |
施工管推薦直徑 | 20mm | 20mm | 20mm | 20mm |
智分單元和天線連接單軌饋線（適用于RG-APD-M）
產品型號 | RG-DCAB-SMA-5m | RG-DCAB-SMA-10m | RG-DCAB-SMA-15m |
|---|---|---|---|
尺寸（毫米） | 7×15×500 | 7×15×1000 | 7×15×1500 |
長度（米） | 5 | 10 | 15 |
接口 | SMA-J&SMA-J | SMA-J&SMA-J | SMA-J&SMA-J |
工作頻段(MHz) | 0~6000 | 0~6000 | 0~6000 |
工作溫度 | -10℃~+55℃ | -10℃~+55℃ | -10℃~+55℃ |
存儲溫度 | -40℃~+70℃ | -40℃~+70℃ | -40℃~+70℃ |
工作濕度（非冷凝） | 10%~95% | 10%~95% | 10%~95% |
存儲濕度（非冷凝） | 5%~95% | 5%~95% | 5%~95% |
施工管推薦直徑 | 20mm | 20mm | 20mm |
智分單元和天線連接單軌饋線（適用于RG-APD-S）
產品型號 | RG-CAB-SMA-5m | RG-CAB-SMA-10m | RG-CAB-SMA-15m |
|---|---|---|---|
尺寸（毫米） | 7×7×500 | 7×7×1000 | 7×7×1500 |
長度（米） | 5 | 10 | 15 |
接口 | SMA-J&SMA-J | SMA-J&SMA-J | SMA-J&SMA-J |
工作頻段(MHz) | 0~6000 | 0~6000 | 0~6000 |
工作溫度 | -10℃~+55℃ | -10℃~+55℃ | -10℃~+55℃ |
存儲溫度 | -40℃~+70℃ | -40℃~+70℃ | -40℃~+70℃ |
工作濕度（非冷凝） | 10%~95% | 10%~95% | 10%~95% |
存儲濕度（非冷凝） | 5%~95% | 5%~95% | 5%~95% |
施工管推薦直徑 | 10mm | 10mm | 10mm |
美化天線
產品型號 | RG-IOA-2503-X1 |
|---|---|
外觀 | 長條形 |
安裝方式 | 壁掛安裝 |
尺寸（長×寬×高，毫米） | 200×52.5×45 |
重量（千克） | 0.3 |
增益（dBi） | 3 |
接口 | 兩個反極性SMA母（內孔） |
工作頻段（MHz） | 0~6000 |
工作溫度 | -30℃~+85℃ |
存儲溫度 | -30℃~+85℃ |
工作濕度（非冷凝） | 10%~ 95% |
存儲濕度（非冷凝） | 5%~95% |
產品型號 | RG-IOA-2503-X2 |
|---|---|
外觀 | 長條形 |
安裝方式 | 吊頂安裝 |
尺寸（長×寬×高，毫米） | 200×52.5×45 |
重量（千克） | 0.3 |
增益（dBi） | 3 |
接口 | 兩個反極性SMA母（內孔） |
工作頻段（MHz） | 0~6000 |
工作溫度 | -30℃~+85℃ |
存儲溫度 | -30℃~+85℃ |
工作濕度（非冷凝） | 10%~ 95% |
存儲濕度（非冷凝） | 5%~95% |
產品型號 | RG-IOA-2503-X3 |
|---|---|
外觀 | 圓形 |
安裝方式 | 吊頂安裝 |
尺寸（直徑×高，毫米） | Φ211×45 |
重量（千克） | 0.32 |
增益（dBi） | 3 |
接口 | 兩個反極性SMA母（內孔） |
工作頻段（MHz） | 0~6000 |
工作溫度 | -30℃~+85℃ |
存儲溫度 | -30℃~+85℃ |
工作濕度（非冷凝） | 10%~ 95% |
存儲濕度（非冷凝） | 5%~95% |
產品型號 | RG-IOA-2505-S1 |
|---|---|
外觀 | 方形 |
安裝方式 | 壁掛安裝 |
尺寸（長×寬×高，毫米） | 86×86×26 |
重量（千克） | 0.3 |
增益（dBi） | 5 |
接口 | 一個反極性SMA母（內孔） |
工作頻段（MHz） | 0~6000 |
工作溫度 | -30℃~+85℃ |
存儲溫度 | -30℃~+85℃ |
工作濕度（非冷凝） | 10%~ 95% |
存儲濕度（非冷凝） | 5%~95% |
零漫游產品適用于高移動性，對漫游丟包有高要求的場景，比如醫院移動護理場景、倉儲掃條碼等場景。
醫院移動醫護應用
移動醫護零漫游解決方案系統安裝圖
銳捷網絡的移動醫護零漫游解決方案是專門針對移動醫護業務發布的無線解決方案，解決了醫療行業關鍵業務在移動應用中遇到的業界難題，包括：保障移動醫護業務區域安全性的內外網隔離、醫護人員手持移動終端進行正常移動醫護業務時不會因頻繁移動發生漫游而造成的業務中斷問題、對病患進行精準定位的物聯網融合等。醫療智分基站部署在護士工作站，通過柔軟的饋線連接醫療智分單元和美化天線，實現病區內的無線覆蓋。
滿格信號無處不在，移動醫護順暢展開
移動醫護零漫游解決方案通過創新的部署方式帶來病房內部和走廊同時享有滿格信號。通過專用的柔軟饋線將美化天線部署在每個房間內部，即采用天線入室的方式來部署，保證了房間內每個角落的信號都是“滿格”，不再需要無線信號穿透墻壁進行覆蓋；并且通過將美化天線部署在走廊就能夠實現走廊的無線覆蓋。
場景化的無線網絡，保證業務順利開展
●零漫游網絡，護士執行醫囑不中斷
移動醫護是典型的移動終端應用，傳統無線方案，終端在多臺AP間移動會因漫游問題導致丟包，引起業務卡頓、中斷；移動護理的網絡中全網無線信號均來自醫療智分基站，通過智分單元的信號放大分配優化，實現一個病區的無線覆蓋處于同一信道，同一頻段的統一環境中，整個網絡不存在漫游現象。使得連入無線網絡的終端無論位置如何移動始終都能夠保證信號不中斷，讓移動醫護業務更加順暢。
●高性能網絡，醫生查看PACS低延遲
智分單元內置無線射頻模塊，通過天線入室的方式，為每個房間提供高速5GHz無線信號，醫生使用手推車或者PAD，能夠在10s之內打開PACS影像，保證醫生查房業務順利開展。
●高擴展性網絡，無干擾開展互聯網服務
傳統無線方案，將多種業務分配在一張無線網上，當某種業務突發大流量時，會對其他業務造成搶占，從而出現卡頓、丟包；移動醫護零漫游解決方案，提供3頻獨立覆蓋，為移動護理 、移動查房、外網應用提供獨立的物理頻道，并絕對隔離，任何一種業務即使滿負荷運行，也不會對其它業務的造成任何影響。
部署運維簡單的綠色無線網絡
傳統室分系統采用耦合器和功分器等無源器件，線路一旦出現故障，故障的排查難度很大；移動醫護零漫游解決方案相比傳統室內分布型無線部署方式，不再使用大功率、高增益的諸如干線放大器、耦合器、功分器等室分專用元器件，實現一次部署零維護、精準故障定位，同時能夠為病患提供綠色健康的移動醫護無線網絡。
